電液動盲板閥作為一種重要的流體控制設備，廣泛應用于煤氣、氣體等介質的管道系統中，具有切斷介質、實現絕對密封及遠距離控制等功能。本使用說明旨在詳細介紹電液動盲板閥的結構特點、工作原理、安裝步驟、使用注意事項及維護保養等內容，幫助用戶更好地理解和使用該產品。

一、結構特點

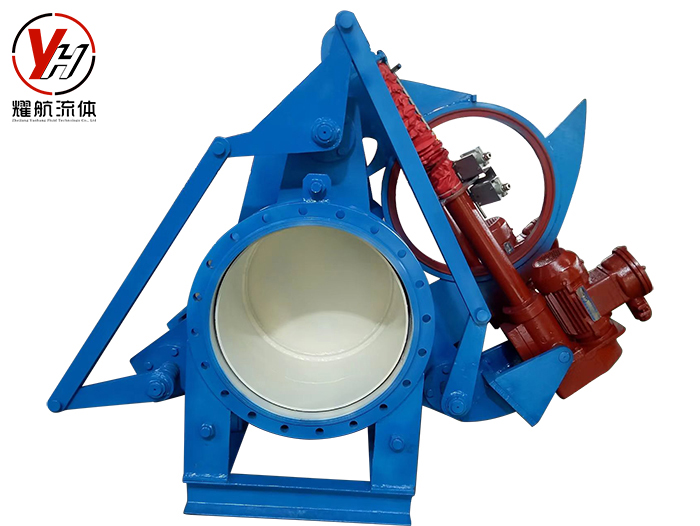

電液動盲板閥主要由左閥體、右閥體、絲桿、閘板、密封圈、杠桿、液壓油缸等部件組成，并由底座和支撐柱構成一個剛性的結構體。其結構特點如下：

1、夾緊與松開機構：閥門中設有夾緊、松開汽缸，通過杠桿和絲桿螺旋驅動左、右閥體完成松開、夾緊動作。這種設計確保了閥門在關閉時能夠緊密密封，防止介質泄漏。

2、翻板機構：翻板汽缸驅動閘板完成開關動作，實現閥門的啟閉。閘板采用扇形結構，啟閉角度小于90°，操作靈活迅速。

3、耐高溫密封圈：橡膠密封圈鑲鉗在閘板上，具有耐高溫、密封性能好、更換方便、使用壽命長等特點。這有效保證了閥門在高溫環境下的密封性能。

4、多種驅動方式：電液動盲板閥可根據用戶需求配置不同的驅動方式，包括氣動、液動、電動等，并可實現計算機程序控制，提高了自動化程度。

二、工作原理

電液動盲板閥的工作原理基于夾緊、松開機構和翻板機構的協同工作。具體步驟如下：

1、關閉過程：首先，電動推桿Ⅱ（夾緊、松開推桿）動作，使密封副脫開，為閘板的關閉騰出空間。隨后，電動推桿Ⅰ（翻板推桿）動作，驅動扇形閘板由開到關，直到完全關閉。最后，電動推桿Ⅱ再反方向動作，使密封副夾緊，完成關閥過程。

2、開啟過程：開啟過程與關閉過程相反。首先，電動推桿Ⅱ動作，使密封副松開。然后，電動推桿Ⅰ反向動作，驅動扇形閘板由關到開，直到完全打開。最后，確認閘板位置后，電動推桿Ⅱ再次動作，使密封副恢復到初始狀態。
